智能电磁流量计
VOSONDA-LDG系列电磁流量计用来测量封闭管道中流体的体积流量。广泛的适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等、农业 部门的生产工艺过程流量测量和控制。
特点:
- 1、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
- 2、测量结果与流速分布,流体压力,温度,密度,粘度等物理参数无关。
- 3、在现场可根据用户实际需要在线修改量程。
- 4、具有RS485,RS232,Hart和Modbus等数字通讯信号输出。
参数:
- 适用范围:DN6~DN1500mm
- 测量范围:0.3~10m/s
- 流量测量量程比:1:10/1:20
- 准确度:±0.5%±1.0%
- 重复性:测量值的±0.1%
- 输出信号:
1.电流4~20mA负载10~750Ω
2.频率0~2kHz幅值24V有源或无源
3.脉冲当量
4.RS485/232/HART协议(可选) - 介质温度:0~70℃;0~120℃;0~150℃(可选)
- 压力:1.0MPa;1.6MPa;2.5MPa;6.4MPa;16MPa;25MPa;35MPa
- 使用环境:
环境温度:-20℃~+50℃
相对湿度:5%~90% - 内衬:橡胶、聚四氟乙烯
- 电极:含钼不锈钢、哈氏合金C/B、钛、钽、铂
*应根据被测流体的腐蚀性来选择电极的材料,请查有关腐蚀手册,对于特殊流体应作试验
衬里材料选择说明

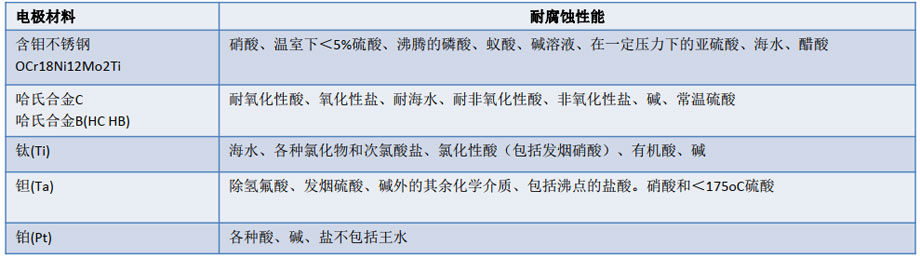

电极材料选择说明

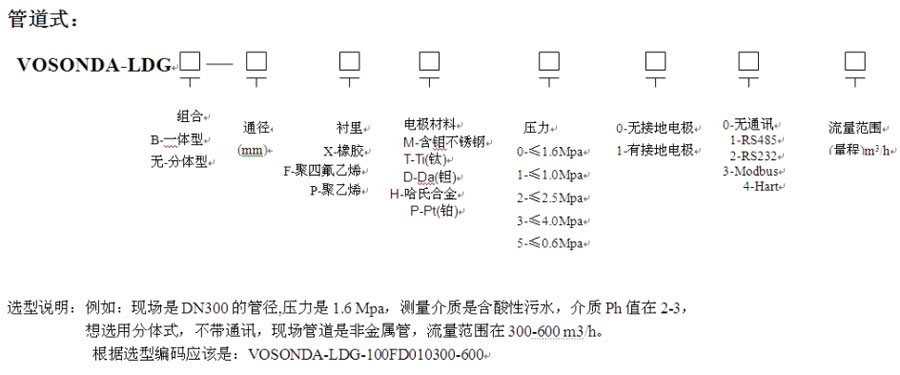

智能电磁流量计选型
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都要符合被测流体的性质。

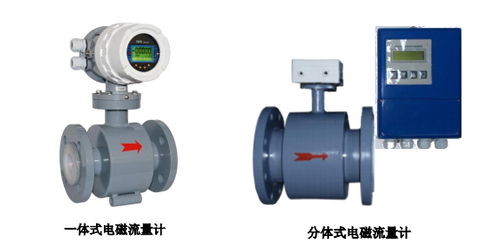

一体型或分体型的选择:
- 一体型:现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一体。
- 分体型:即传感器和转换器分开装于不同的地点,一般出现以下情况时选用分离型。
⑴环境温度或流量计转换器表面受辐射温度超过60℃。
⑵管道震动较大的场合。
⑶会对传感器的铝壳严重腐蚀的场合。
⑷现场温度较大或有腐蚀性气体的场合。
⑸流量计装在高空或井下调试不方便的场合。
