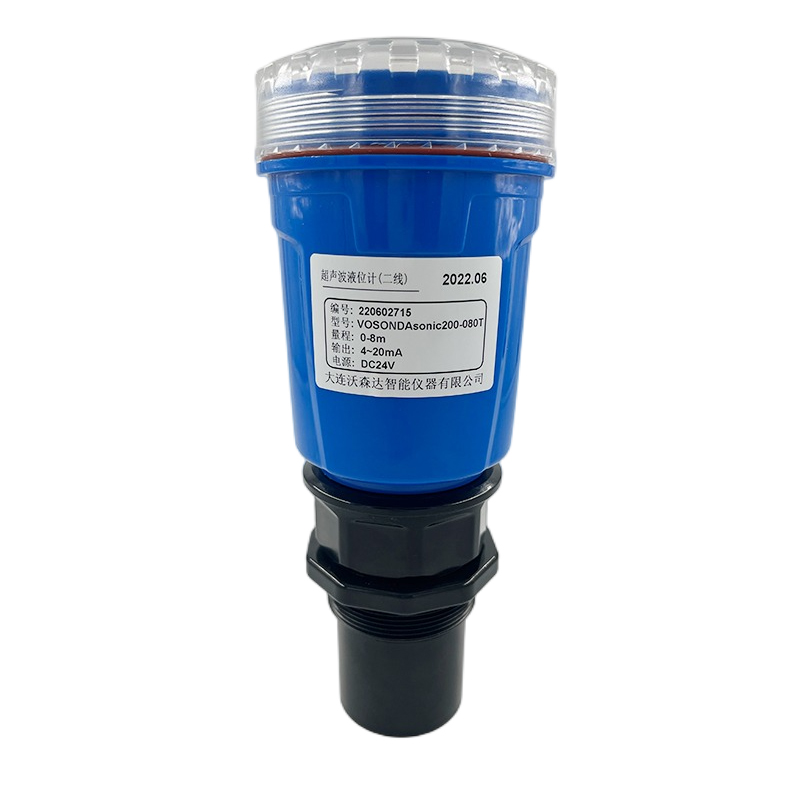

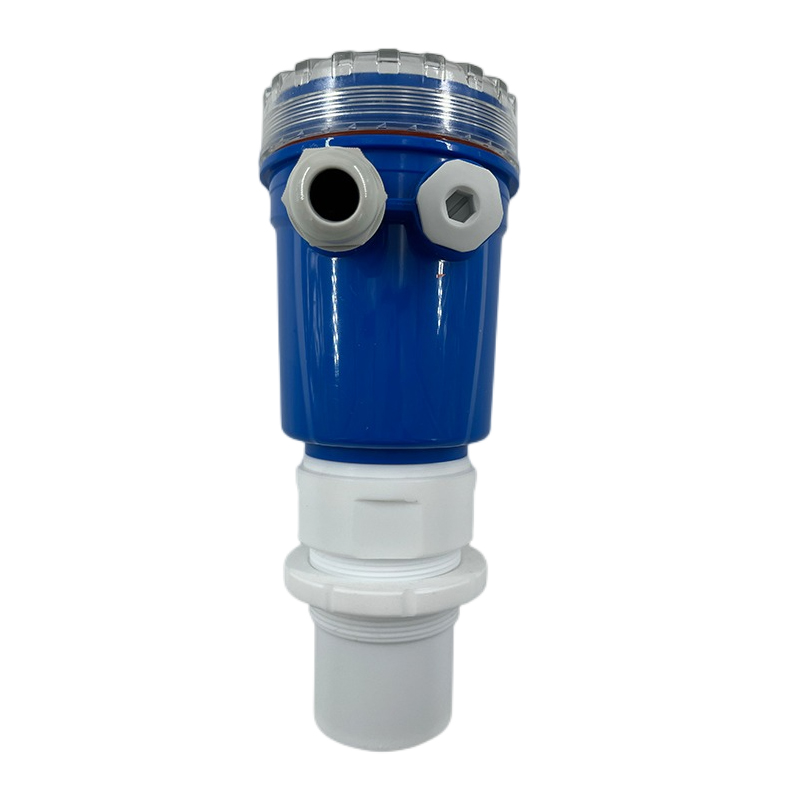

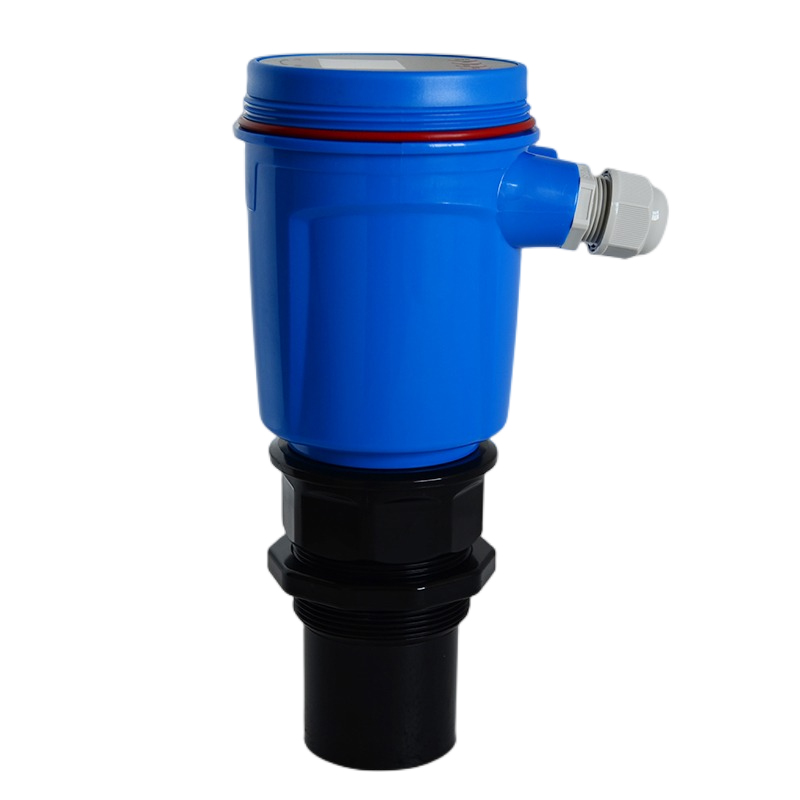

VOSONDAsonic200系列超声波液(物)位计
-
一、概述
二线制超声波液(物)位计是智能型非接触式液(物)位测量仪表。产品具有自动功率调整,增益控制,温度补偿,采用先进的检测和计算技术,对干扰信号有抑制功能,从而在根本上提高了仪表的测量精度,保证测量结果的真实。产品可广泛用于各种液体的液位和固体的料位高度测量,也可用于距离的测量。
主要参数
信号输出 |
4-20mA |
供电电压 |
DC24V(15-30V) |
量程(液位) |
5、10、15米 |
精度 |
0.25%(满量程) |
分辨率 |
1mm |
盲区(死区) |
0.3~0.6米 |
显示类型 |
128x64 LCD |
显示模式 |
液位,距离(空高) |
过程温度 |
-30℃~80℃ |
防护等级 |
IP68(线径7-12mm) |
电气接口 |
M20 x1.5(线径7-12mm) |
二、操作说明
<一>LCD显示信息

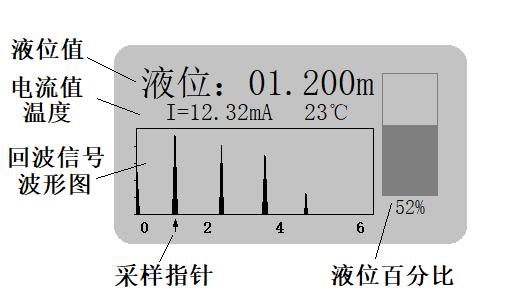

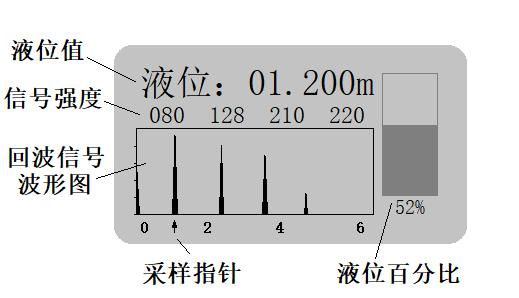

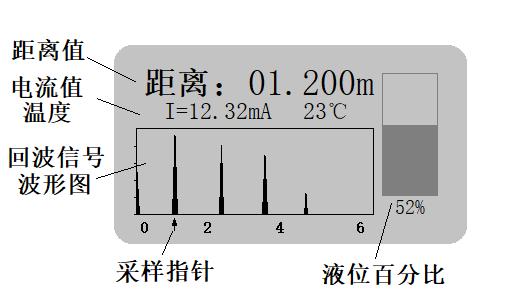

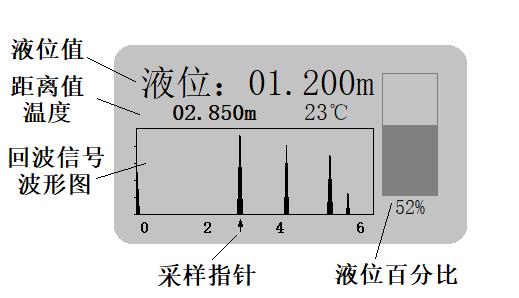

- 主显示界面:给仪表通电后,经过仪表启动过程,仪表正常工作后就进入主显示界面,主显示界面有以下5种显示方式
注:主显示界面由用户参数‘显示’中设的参数值决定。(详见下用户参数界面)

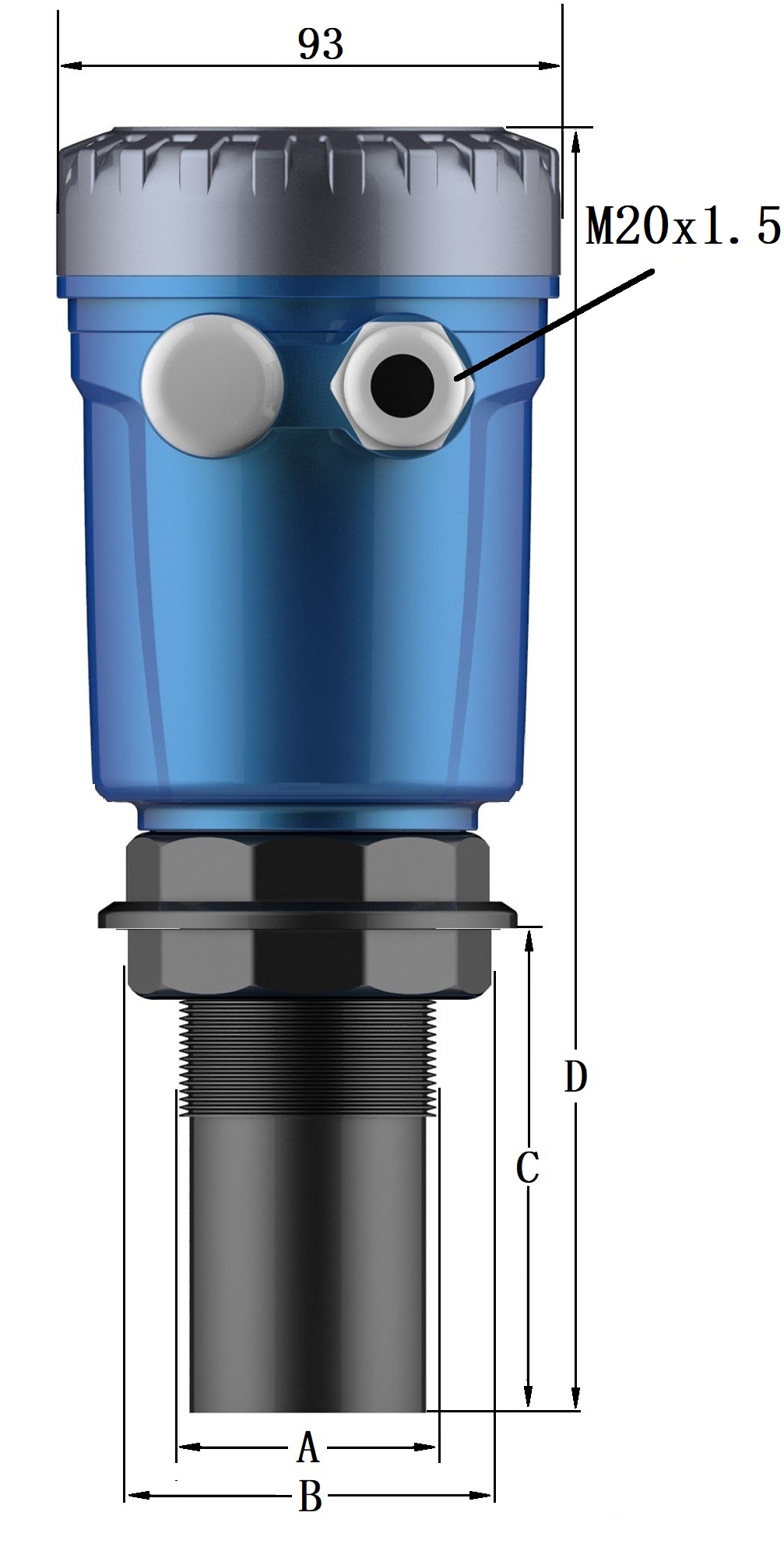

三、仪表外形尺寸
(电缆直径:7-12mm)
量程 |
尺寸A |
尺寸B |
尺寸C |
尺寸D |
5米 |
G1 1/2 |
64 |
91 |
242 |
10米 |
G2 |
64 |
74 |
232 |
15米 |
M70x2 |
88 |
68 |
232 |
四、安装与接线<一>安装

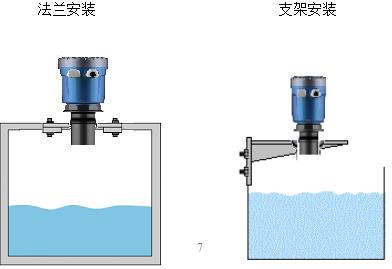

该仪表安装方便,可直接利用传感器上的螺纹和螺帽安装,常见的安装方法有法兰、支架和立管安装。
立管安装(此安装方式一般需订货时与厂方沟通)
立管可以抑止搅拌或隔离表面泡沫(搅拌与表面泡沫对仪表使用有一定的影响)。立管的内径应大于10cm。立管的长度就是需要测量的量程长度。在管的底端切一个45°左右的斜面,在盲区范围内的立管壁上钻一个8mm左右的通孔与大气相通。
户外安装
水道和户外安装时,需做一个安装支架,如下图。
