一、概述

分体式超声波液（物）位计是智能型非接触式液（物）位测量仪表。产品具有自动功率调整，增益控制，温度补偿，采用先进的检测和计算技术，提高仪表的测量精度，对干扰信号有抑制功能，保证测量结果的真实。产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量。

二、主要参数

信号输出	电流 (负载950欧)	4-20 mA ,0-20 mA，0-10mA可选
	RS485(选配)
供电电压	AC85-264或DC18-35V或DC110-370V （具体接线见接线端定义）
控制	4路继电器（触点容量220V/3A）
量程(液位)	5、10、15、20、30、40、50、60米
精度	0.25%（<30米）,0.5%（>30米）
分辨率	1mm
盲区(死区)	0.3~1.5米（视仪表量程而定）
显示类型	128x64 LCD
显示模式	液位，距离（空高）
过程温度	-25℃~80℃
防护等级	变送器：IP65     传感器：IP68（≤20米），IP67（>20米）

三、操作说明

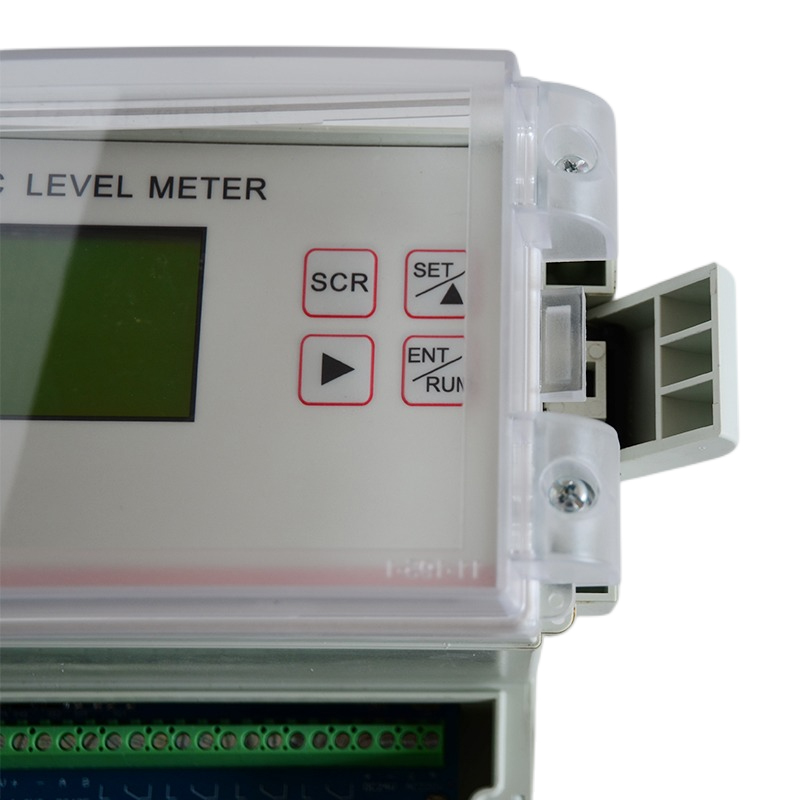

<一>LCD显示信息

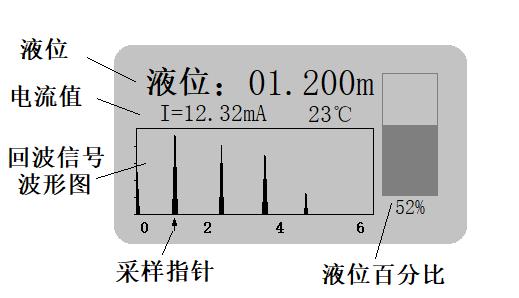

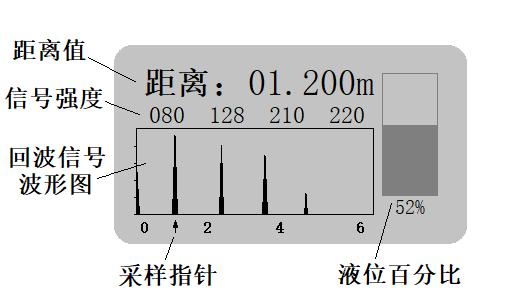

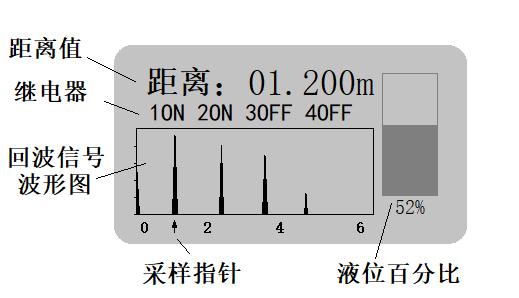

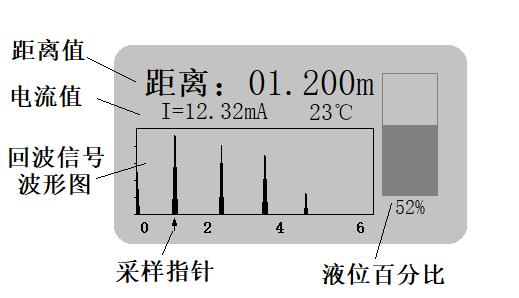

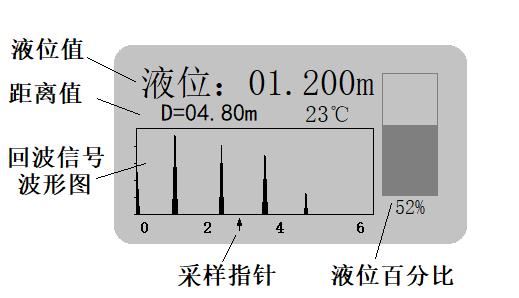

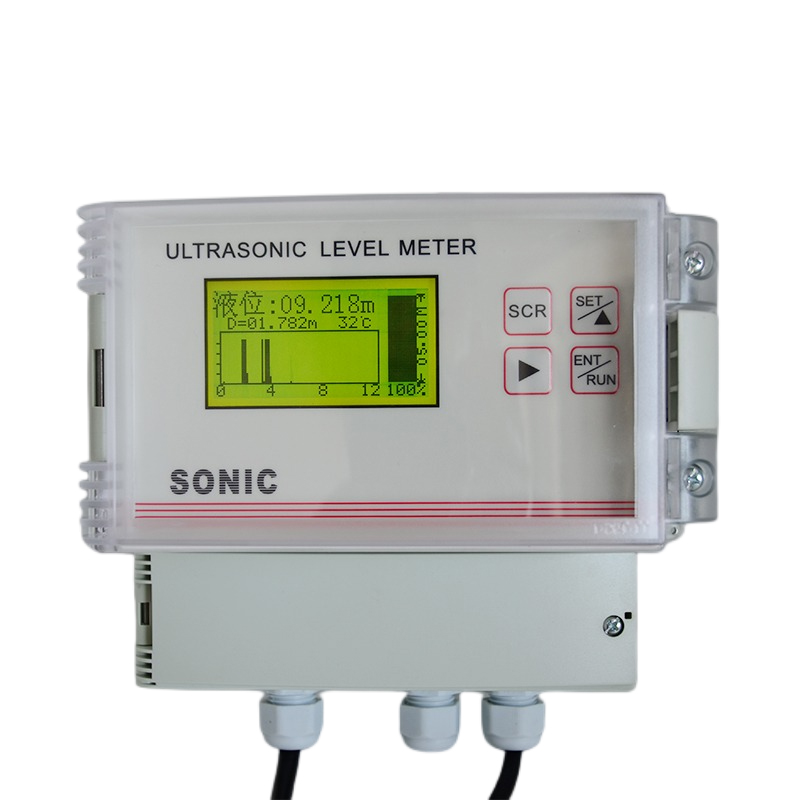

主显示界面：给仪表通电后，经过仪表启动过程，仪表正常工作后就进入主显示界面，主显示界面有以下7种显示方式

注：主显示界面由用户参数‘显示’中设的参数值决定。（详见下用户参数界面）

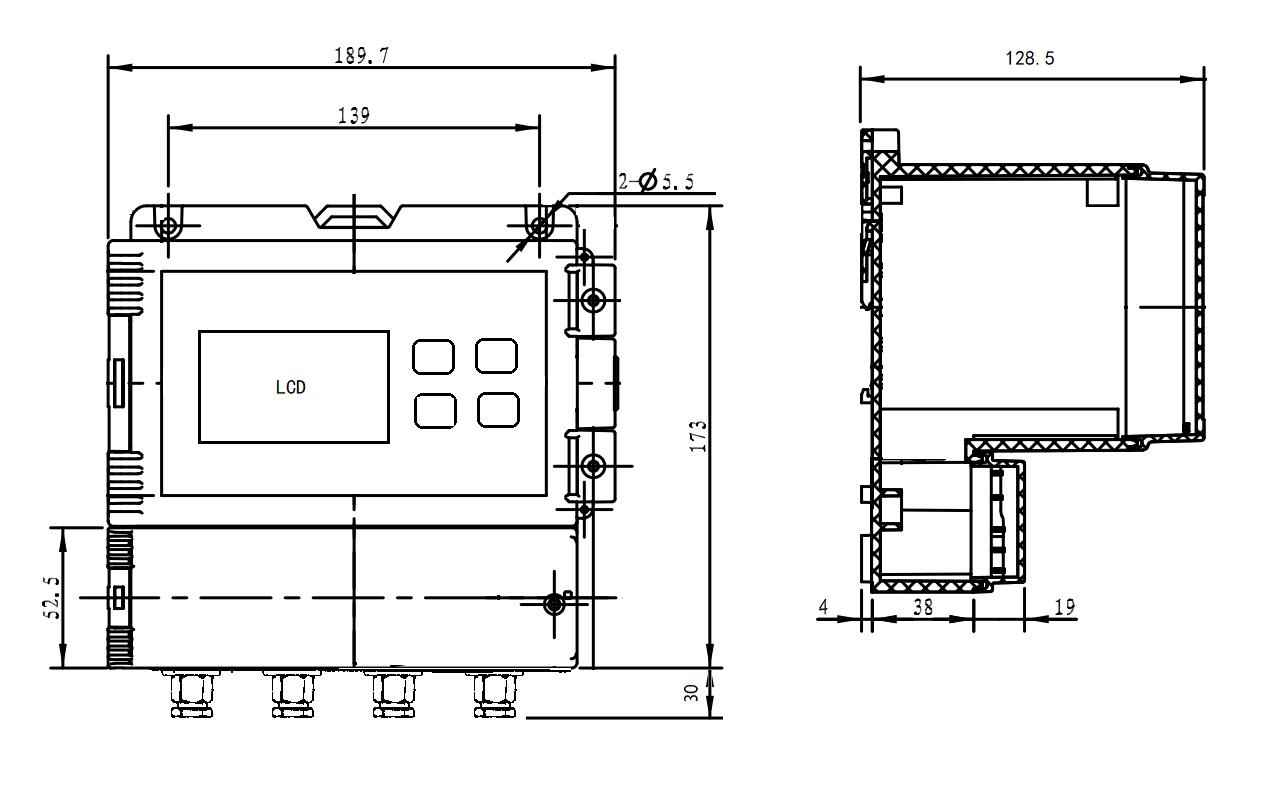

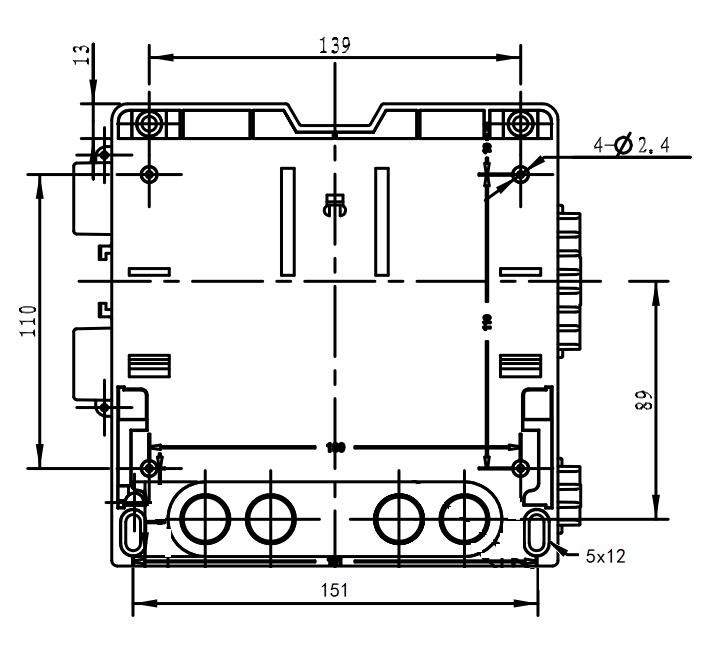

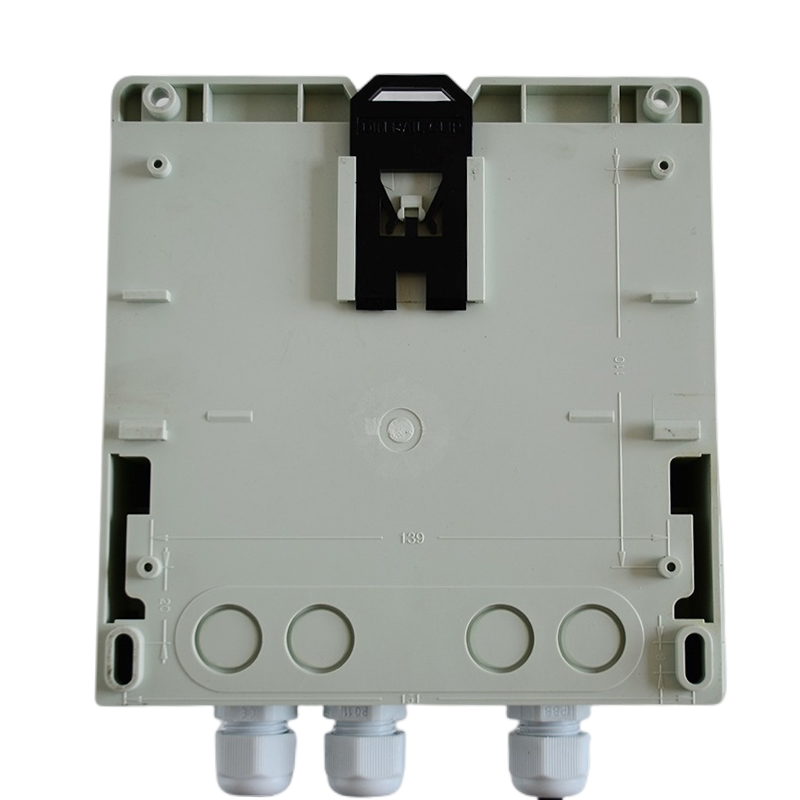

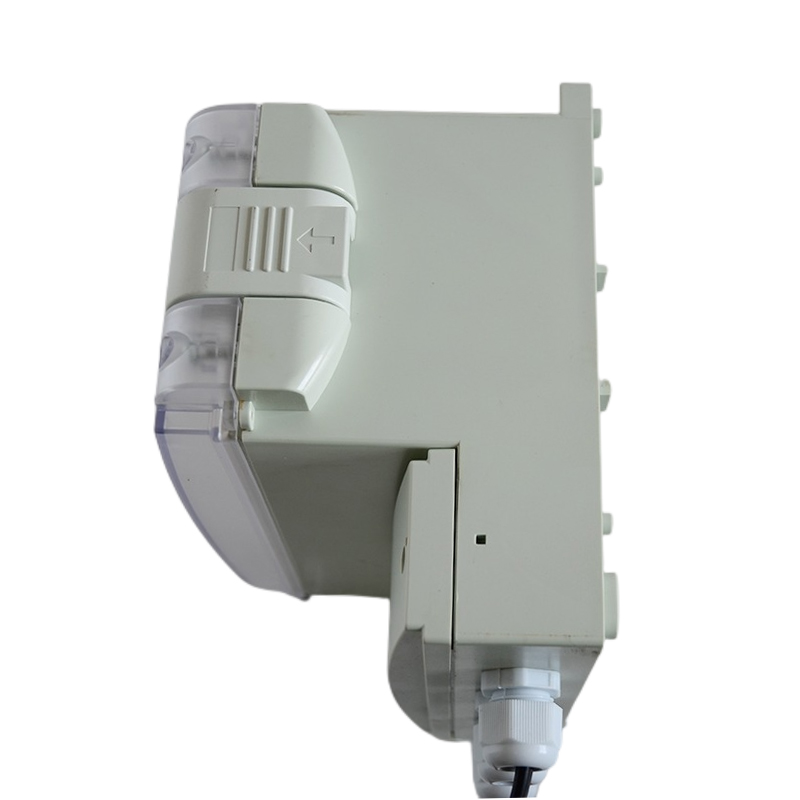

四、变送器外形及安装尺寸

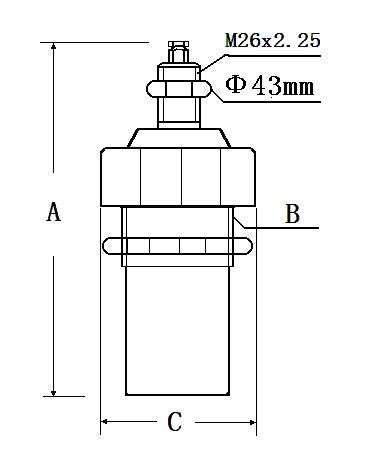

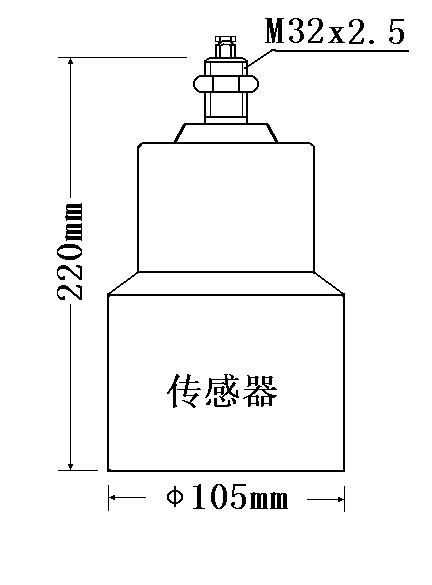

传感器外形尺寸(液位）

量程	尺寸A	尺寸B	尺寸C	安装开孔尺寸(建议)
				小螺纹安装	大螺纹安装
5米	168	G1 1/2	64	27-41mm	49-64mm
10米	156	G2	64		61-64mm
15米	162	M70x2	88		75-85mm
20米	162	M70x2	88		75-85mm
20米以上	参见右上图			33-41mm

五、安装与接线（传感器与变送器请按出厂编号相同配接）

<一>安装

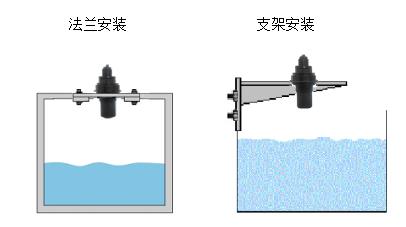

该仪表安装方便，可直接利用传感器上的螺纹和螺帽安装，常见的安装方法有法兰、支架和立管安装等。

立管安装（此安装方式一般需订货时与厂方沟通）

立管可以抑止搅拌或隔离表面泡沫（搅拌与表面泡沫对仪表使用有一定的影响）。立管的内径应大于10cm。立管的长度就是需要测量的空距长度。在管的底端切一个45°左右的斜面，在盲区范围内的立管壁上钻一个8mm左右的与大气的通孔。

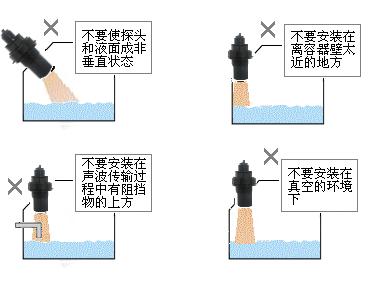

安装注意事项



户外安装

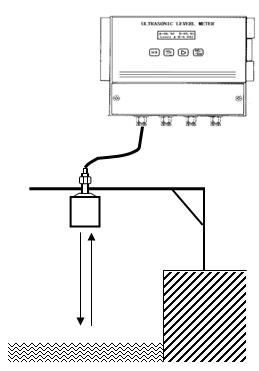

水道和户外安装时，需做一个安装支架，如下图。

接线

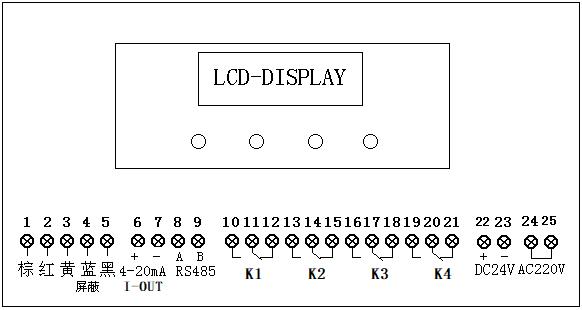

打开仪表盖，接线示意图如下所示:

1~5脚连接传感器上的5芯线；

8、9脚RS485信号输出(需该功能要在订货时要求添加)

6、7脚输出4-20mA/4-10mA/0-20mA/电流；

10~21继电器输出脚位；

22、23脚为电源输入端，输入的电源为DC18-35V；

24、25脚为电源输入端，输入的电源为AC85-264V或DC110-370V.
